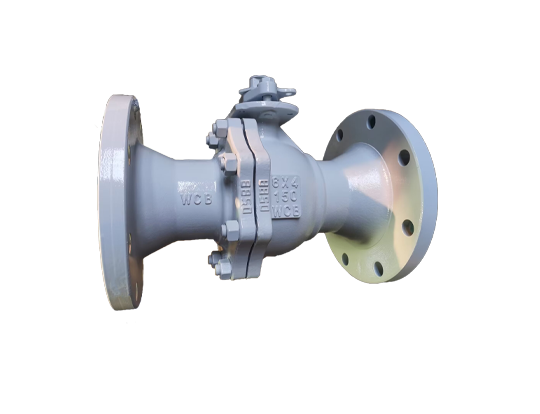

Қысқартылған шар клапаны дегеніміз не және ол неліктен кеңінен қолданылады?

A Қысқартылған саңылау шарикті клапанықшам дизайны, үнемділігі және сенімді өшіру өнімділігі арқасында қазіргі заманғы өнеркәсіптік құбыр жүйелерінде ең жиі қолданылатын клапан түрлерінің бірі болып табылады. Толық саңылау конструкцияларынан айырмашылығы, кішірейтілген шарикті клапанның ішкі саңылау диаметрі құбыр диаметрінен кішірек, бұл өндірушілер мен соңғы пайдаланушыларға тығыздау сенімділігін жоғалтпай қысымды жақсырақ басқаруға және материалдық шығындарды азайтуға мүмкіндік береді.

СағатZhejiang Liangyi Valve Co., Ltd., қысқартылған саңылаулы шар клапандары мұнай мен газ, химиялық өңдеу, суды тазарту және HVAC жүйелерінде ұзақ қызмет ету мерзімін ұсына отырып, халықаралық стандарттарға сай етіп жасалған.

Мақала Аннотация

Бұл мақалада олардың құрылымын, жұмыс принципін, артықшылықтарын, шектеулерін және типтік өнеркәсіптік қолданбаларды қоса алғанда, қысқартылған шарикті клапандар туралы толық түсініктеме берілген. Ол сондай-ақ қысқартылған саңылау және толық саңылау шарикті клапандарды салыстырады, таңдау бойынша нұсқаулықты ұсынады және инженерлер мен сатып алу мамандарына негізделген шешім қабылдауға көмектесу үшін жиі қойылатын сұрақтарға жауап береді.

Мазмұны

1. Шар клапандарындағы қысқартылған саңылау нені білдіреді?
2. Қысқартылған тесігі бар шарикті клапан қалай жұмыс істейді?
3. Неліктен толық ұңғыманың орнына қысқартылған шар клапанын таңдау керек?
4. Қай салаларда саңылаулары төмендетілген шар клапандары жиі қолданылады?
5. Қысқартылған саңылаулы шарикті клапанның негізгі компоненттері қандай?
6. Оң жақ қысқартылған шарикті клапанды қалай таңдауға болады?
7. Қысқартылған саңылау мен толық ұңғылы шарикті клапанның салыстырылуы
8. Жиі қойылатын сұрақтар (ЖҚС)
9. Анықтамалар және өнеркәсіп көздері

Шар клапандарындағы қысқартылған саңылау нені білдіреді?

Клапан жасауда «қысқартылған саңылау» ішкі ағынның өтуі номиналды құбыр өлшемінен кішірек болатын шар клапанының дизайнын білдіреді. Бұл дизайн құбырдың диаметріне тең саңылау диаметрі бар толық ұңғылы шарикті клапанмен ерекшеленеді.

Қысқартылған шарикті клапандар әдетте ішкі жағынан бір немесе екі өлшемге кішірек болады, бұл келесі нәтижелерге әкеледі:

• Төменгі материалды тұтыну
• Клапанның салмағы азаяды
• Өндіріс пен сатып алу шығындарының төмендеуі
• Неғұрлым ықшам орнату орны

Өндірушілер ұнайдыZhejiang Liangyi Valve Co., Ltd.тамаша тығыздау өнімділігін сақтай отырып, қысымның ең аз төмендеуін қамтамасыз ету үшін төмендетілген тесік конструкцияларын оңтайландыру.

Қысқартылған тесігі бар шарикті клапан қалай жұмыс істейді?

Қысқартылған саңылау шарикті клапан ағынды басқару үшін 90 градусқа айналатын бұрғыланған өтуі бар сфералық шарды пайдаланып жұмыс істейді. Саңылау құбырмен тураланған кезде сұйықтық ағып өтеді; перпендикуляр бұрылған кезде клапан толығымен өшеді.

Клапан саңылауының кішірек болуына қарамастан, дәлдікпен өңделген орындықтар мен PTFE, RPTFE немесе металл орындықтар сияқты жоғары сапалы тығыздағыш материалдардың арқасында тығыз жабылуды қамтамасыз етеді.

Қысқартылған ішкі диаметр ағын жылдамдығын аздап арттырады, бұл ағынды реттеу және қысымды бақылау шектеусіз ағынға қарағанда маңыздырақ болатын қолданбаларда тиімді болуы мүмкін.

Неліктен толық ұңғыманың орнына қысқартылған шар клапанын таңдау керек?

Құбырдың толық ағынының өткізу қабілеті қажет болмаған кезде қысқартылған саңылау шарикті клапандар жиі таңдалады. Олардың артықшылықтары мыналарды қамтиды:

• Ауқымды жобалар үшін тиімділік
• Іске қосу үшін төменгі момент талаптары
• Шағын және жеңіл құрылым
• Жоғары қысымда сенімді тығыздау

Көптеген өнеркәсіптік жүйелер үшін төмендетілген саңылау дизайнымен енгізілген қысымның аздап төмендеуі қол жеткізілген үнемдеумен салыстырғанда шамалы.

Қай салаларда саңылаулары төмендетілген шар клапандары жиі қолданылады?

Қысқартылған шар клапандары көптеген салаларда кеңінен қолданылады, соның ішінде:

• Мұнай және газ тасымалдау құбырлары
• Химиялық және мұнай-химиялық өңдеу
• Сумен жабдықтау және ағынды суларды тазарту
• HVAC және құрылыс қызметтері
• Электр энергиясын өндіру қондырғылары

Zhejiang Liangyi Valve Co., Ltd.API, ISO және ANSI стандарттарына сәйкес келетін, жаһандық өнеркәсіптік жүйелермен үйлесімділікті қамтамасыз ететін қысқартылған шар клапандарын жеткізеді.

Қысқартылған саңылаулы шарикті клапанның негізгі компоненттері қандай?

Оң жақ қысқартылған шарикті клапанды қалай таңдауға болады?

Қысқартылған шарикті клапанды таңдағанда, келесі факторларды ескеріңіз:

1. Жұмыс қысымы және температурасы
2. Тасымалдаушы түрі (сұйық, газ, коррозиялық сұйықтық)
3. Қосылу түрі (фланецті, бұрандалы, дәнекерленген)
4. Материалға қойылатын талаптар (көміртекті болат, тот баспайтын болат)
5. Қолмен немесе автоматтандырылған жұмыс

Zhejiang Liangyi Valve Co., Ltd сияқты тәжірибелі өндірушілермен жұмыс істеу материалды дұрыс таңдауды және ұзақ мерзімді пайдалану қауіпсіздігін қамтамасыз етеді.

Қысқартылған саңылау мен толық ұңғылы шарикті клапанның салыстырылуы

Азайтылған шар клапандары туралы жиі қойылатын сұрақтар

Қысқартылған саңылау шарикті клапан дегеніміз не?

Кішірейтілген саңылау шарикті клапан - сенімді тығыздауды сақтай отырып, құны мен салмағын азайтуға арналған құбырдың номиналды диаметрінен кіші ішкі ағыны бар шар клапан.

Неліктен қысқартылған саңылау шарикті клапан үнемді?

Ол шикізатты азырақ пайдаланады, өңдеуге аз күш жұмсайды және жетек моментін азайтады, бұл оны көптеген өнеркәсіптік қолданбалар үшін үнемді етеді.

Төмендетілген шар клапандары үшін қандай қолданбалар ең қолайлы?

Олар мұнай және газ, химиялық өңдеу, HVAC және толық ағынның өткізу қабілеті маңызды емес су жүйелері үшін өте қолайлы.

Төмендетілген саңылау шарикті клапан қысымның қанша төмендеуіне әкеледі?

Қысымның төмендеуі әдетте ең аз және көптеген жүйелер үшін қолайлы, әсіресе халықаралық стандарттарға сәйкес жасалған кезде.

Қысқартылған шарикті клапандарды автоматтандыруға бола ма?

Иә, кішірейтілген шар клапандары пневматикалық, электрлік және гидравликалық жетектермен үйлесімді.

Анықтамалар және өнеркәсіп көздері

• Құбыр клапандарына арналған API 6D спецификациясы
• ISO 17292 Өнеркәсіптік шарикті клапан стандарты
• Клапан өндірушілер қауымдастығының техникалық нұсқаулары
