Трунионға орнатылған шарикті клапан дегеніміз не және ол өнеркәсіптік ағынды басқаруда неге маңызды?

Трунионға орнатылған шарикті клапандарҚазіргі заманғы өнеркәсіптік ағынды басқару жүйелерінде, әсіресе жоғары қысымды, үлкен диаметрлі және ұзақ қашықтықтағы құбырларды қолдануда маңызды рөл атқарады. Қалқымалы шарикті клапандармен салыстырғанда, бұл клапан түрі жоғары тұрақтылықты, төмендетілген жұмыс моментін және күшейтілген тығыздау сенімділігін ұсынады. Мұнай және газ, мұнай-химиялық өңдеу, СТГ және электр қуатын өндіру сияқты салалар қауіпсіздік пен тиімділіктің жоғары стандарттарын талап етуді жалғастыра отырып, трюкпен бекітілген шар клапандарының құрылымын, өнімділігін және таңдау логикасын түсіну маңыздырақ бола түседі.

Мақаланың қысқаша мазмұны

Бұл жан-жақты нұсқаулық трюкпен орнатылған шар клапанының не екенін, оның қалай жұмыс істейтінін, қиын жағдайларда дәстүрлі қалқымалы шар клапандарынан неге асып түсетінін және біреуін таңдау кезінде қандай факторларды ескеру керектігін түсіндіреді. Мақалада сонымен қатар Google EEAT принциптері мен кәсіби өнеркәсіптік клапан тәжірибесіне сәйкес қолданбалар, стандарттар, материалдар, техникалық қызмет көрсету және жиі қойылатын сұрақтар қарастырылады.

Мазмұны

• Трунионға орнатылған шарикті клапан дегеніміз не?
• Трунионға орнатылған шарикті клапан қалай жұмыс істейді?
• Неліктен трюнионға орнатылған шарикті клапан тұрақтырақ?
• Негізгі құрылымдық компоненттер қандай?
• Қай салаларда трюнионға орнатылған шар клапандары қолданылады?
• Оны қалқымалы шар клапандарымен қалай салыстырады?
• Қандай материалдар мен стандарттар жиі пайдаланылады?
• Оң жақ трунионға орнатылған шарикті клапанды қалай таңдауға болады?
• Жиі қойылатын сұрақтар

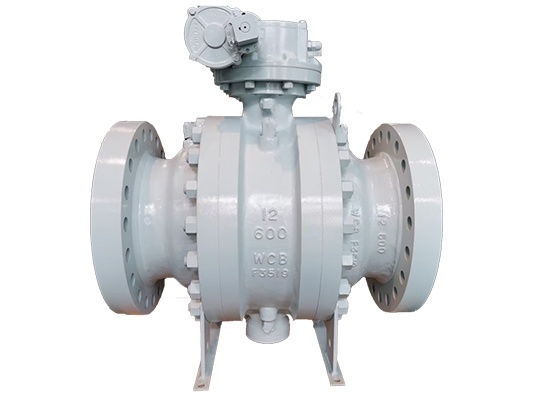

Трунионға орнатылған шарикті клапан дегеніміз не?

Трунионға орнатылған шарикті клапан - ширек айналымды клапанның бір түрі, онда шар механикалық түрде жоғарғы және астыңғы жағында труниондармен (білік тіректерімен) бекітіледі. Қалқымалы шар клапандарынан айырмашылығы, шар қысыммен қозғалмайды. Оның орнына, тығыздауға қол жеткізу үшін орындар допқа қарай жылжиды.

Бұл дизайн шар мен орындықтардың арасындағы үйкелісті айтарлықтай төмендетеді, бұл трюникпен орнатылған шарикті клапандарды жоғары қысымды, үлкен ұңғылы құбыр жүйелері үшін өте қолайлы етеді. Оларды кәсіби клапан жеткізушілері кеңінен шығарады, мысалыZhejiang Liangyi Valve Co., Ltd., халықаралық стандарттарға сәйкестікті және ұзақ мерзімді пайдалану сенімділігін қамтамасыз ету.

Трунионға орнатылған шарикті клапан қалай жұмыс істейді?

Трунионға орнатылған шар клапанының жұмыс принципі серіппелі немесе қысыммен жұмыс істейтін орындықтармен біріктірілген бекітілген шарикті құрылымға негізделген. Клапан жабылған кезде, желі қысымы жоғары ағындық орынды допқа қарсы итеріп, тығыз тығыздауды қамтамасыз етеді. Төменгі қысымда да тығыздауды сақтау үшін төменгі орындық серіппемен қуатталуы мүмкін.

• Доп жоғарғы және төменгі труниондар арқылы бекітілген
• Клапанның орындықтары допты тығыздау үшін осьтік қозғалады
• Жұмыс моменті қысымға қарамастан төмен болып қалады
• Қос блоктау және қан кету (DBB) функциясы жиі қол жетімді

Бұл механизм біркелкі жұмыс істеуді, тозуды азайтуды және ұзақ қызмет ету циклдерінде дәйекті тығыздау өнімділігін қамтамасыз етеді.

Неліктен трюнионға орнатылған шарикті клапан тұрақтырақ?

Тұрақтылық - трюкпен бекітілген шар клапандарының маңызды артықшылықтарының бірі. Доп механикалық тірек болғандықтан, ол қысымның немесе температураның ауытқуы жағдайында ауыспайды.

Тұрақтылықтың негізгі артықшылықтары мыналарды қамтиды:

• Жоғары қысымдағы ең аз деформация
• Тығыздағыш беттердегі кернеудің төмендеуі
• Ұзартылған орындық пен доптың қызмет ету мерзімі
• Критикалық өшіру қолданбаларында сенімді жұмыс

Бұл мүмкіндіктер трубаға орнатылған шар клапандарын тасымалдау құбырлары және апаттық өшіру жүйелері сияқты қауіпсіздік үшін маңызды жүйелер үшін әсіресе қолайлы етеді.

Негізгі құрылымдық компоненттер қандай?

Трунионға орнатылған шарикті клапан өнімділік пен беріктікті қамтамасыз ету үшін бірге жұмыс істейтін бірнеше дәлдікпен жасалған компоненттерден тұрады.

Қай салаларда трюнионға орнатылған шар клапандары қолданылады?

Өздерінің берік дизайны мен тығыздағыш сенімділігіне байланысты, трюнионға орнатылған шарикті клапандар көптеген салаларда кеңінен қолданылады.

• Мұнай және газ тасымалдау құбырлары
• Мұнай-химия және химиялық өңдеу зауыттары
• СТГ және криогендік жүйелер
• Электр энергиясын өндіру қондырғылары
• Су айдау және жоғары қысымды коммуникациялар

Бұл қолданбалардың көпшілігі әдетте Zhejiang Liangyi Valve Co., Ltd сияқты өндірушілер ұстанатын API 6D және ISO 17292 сияқты стандарттарға сәйкестікті талап етеді.

Оны қалқымалы шар клапандарымен қалай салыстырады?

Трунионға орнатылған және қалқымалы шар клапандарының арасындағы айырмашылықты түсіну инженерлерге дұрыс шешімді таңдауға көмектеседі.

Қандай материалдар мен стандарттар жиі пайдаланылады?

Материалды таңдау жұмыс ортасына, температураға және қысымға байланысты. Жалпы материалдарға мыналар жатады:

• Көміртекті болат (WCB, A105)
• Тот баспайтын болат (CF8, CF8M)
• Жоғары температурада қызмет көрсетуге арналған легирленген болат

Трунионға орнатылған шар клапандары әдетте API 6D, API 608, ISO 14313 және ASME B16.34 сияқты танылған стандарттарға сәйкес жобаланады және сыналады. Бұл стандарттар қауіпсіздікті, өзара ауыстырымдылықты және ұзақ мерзімді сенімділікті қамтамасыз етеді.

Клапан стандарттары бойынша қосымша нұсқауларды осы өнеркәсіптік клапан стандартының шолуын қараңыз.

Оң жақ трунионға орнатылған шарикті клапанды қалай таңдауға болады?

Дұрыс клапанды таңдау жұмыс жағдайлары мен жүйе талаптарын жүйелі бағалауды талап етеді.

1. Қысым мен температура диапазонын анықтаңыз
2. Ақпарат құралдарының сипаттамаларын анықтау
3. Өлшемді және қосылым түрін растаңыз
4. Қажетті сертификаттар мен стандарттарды тексеріңіз
5. Автоматтандыру және іске қосу қажеттіліктерін бағалаңыз

Zhejiang Liangyi Valve Co., Ltd. сияқты тәжірибелі өндірушімен жұмыс істеу дұрыс таңдауды, теңшеуді және сатудан кейінгі қолдауды қамтамасыз етеді.

Жиі қойылатын сұрақтар

Трунионға орнатылған шар клапанының басты артықшылығы неде?

Негізгі артықшылығы - төмендетілген жұмыс моменті және күшейтілген тығыздау тұрақтылығы, әсіресе жоғары қысымды және үлкен диаметрлі құбыр жүйелерінде.

Трунионға орнатылған шарикті клапан тығыздауға қалай қол жеткізеді?

Тығыздау әр түрлі қысымда тығыз жабылуды қамтамасыз ететін, бекітілген шарға қарай қозғалатын қысыммен жұмыс істейтін немесе серіппелі орындықтар арқылы жүзеге асырылады.

Неліктен мұнай және газ құбырларында шарлы клапандарға артықшылық беріледі?

Олар жоғары сенімділікті, қос блокты және қан кету мүмкіндігін және ұзақ тасымалдау қашықтығында тұрақты өнімділікті ұсынады.

Трунионға орнатылған шар клапандарына қандай стандарттар қолданылады?

Жалпы стандарттарға қолданба талаптарына байланысты API 6D, ISO 14313, API 608 және ASME B16.34 кіреді.

Трунионға орнатылған шарикті клапанның қызмет ету мерзімі қанша?

Материалды дұрыс таңдау және техникалық қызмет көрсету арқылы бұл клапандар талап етілетін өндірістік ортада ондаған жылдар бойы сенімді жұмыс істей алады.
