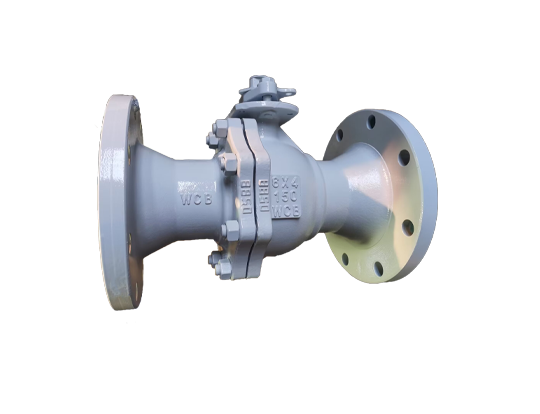

Қысқартылған саңылау шарикті клапан

LYV® Қытайдың жетекші сапасы төмендетілген шар клапан жеткізушісі болып табылады. Бұл клапан шағын ағын жылдамдығын дәл бақылау үшін арнайы әзірленген жоғары өнімділігі төмендетілген шар клапан болып табылады. Бұл қысқартылған портты шарикті клапан шардың диаметрі құбыр диаметрінен кішірек болатын бірегей құрылым арқылы сұйықтықтарды дәлірек реттеуге және өшіруге мүмкіндік береді. Ол шар клапандарының жылдам ашылуы мен жабылуының артықшылығын инелік клапандарды басқару мүмкіндігімен біріктіреді және аспаптар мен есептегіштерде, тәжірибелік құрылғыларда және ұсақ химиялық процестерде таптырмас негізгі компонент болып табылады.

Сұрау жіберу

Өніммен таныстыру

LYV® қысқартылған шар клапанының негізгі дизайны шын мәнінде оның тарылған шары болып табылады. Толық ұңғылы шар клапандарынан айырмашылығы, оның өнеркәсіптік қысқартылған шар клапанындағы ағын арналары дәл есептелген және өңделген, бұл диаметрді айтарлықтай азайтады. Бұл дизайн клапанға бірдей ашылу дәрежесінде ағын градиентінің дәлірек өзгерістерін қамтамасыз етуге мүмкіндік береді, бұл оны шағын ағынды басқаруға арналған қысқартылған саңылаулы шарикті клапан ретінде өте қолайлы етеді. Біздің өнімдер жоғары сапалы материалдардан жасалған және нақты өндірістік процестерге ие, тіпті кішкентай өлшемдерде де тамаша тығыздау мен беріктікті қамтамасыз етеді және әртүрлі қатал немесе жоғары таза орта жүйелерінің бақылау талаптарына жауап бере алады.

Техникалық сипаттамалар

Өлшем диапазоны:

NPS 1/2”-36”; DN15-DN900

Номиналды қысым:

150LB-2500LB; PN20-PN420

Температура диапазоны:

-46℃～593℃（дизайн мен материалға байланысты）Соңғы қосылымдар: фланец; Түйінді дәнекерлеу; Бұрандалы

Дене материалдары:

ASTM A105; ASTM A182 F316; ASTM A350 LF2; ASTM A351 CF8M; ASTM A352 LCB;

Шар материалдары:

ASTM A182 F316/F304;ASTM A105+ENP;ASTM A350 LF2

Орындық материалдар:

PTFE

Бағаналы материалдар:

ASTM A276 316/304

Дизайн және өндіріс

Стандарт: API 6D/API 608

Бетпе-бет стандарты:

ASME B16.10/ EN558-1

Соңғы қосылым стандарты:

ASME B16.5/ ASME B16.25

Сынақ және тексеру стандарты:

API 598

Ерекше өзгешеліктері

■ Жоғары кеңістікті пайдалану.

■ Шағын дизайн.

■ Өте үнемді.

■ Өртке төзімді және антистатикке төзімді дизайн.

■ Жақсы тығыздау өнімділігі.

Қысқартылған саңылаулы шарикті клапанның типтік қолдану сценарийлері қандай?

●Талдау және эксперименттік жүйе: хроматографтар, масс-спектрометрлер және эксперименталды реакциялық ыдыстар сияқты дәл аспаптар мен жабдықтардың айдау, тазарту және қысымды бақылау құбырларында кеңінен қолданылады.

●Жартылай өткізгіштер және жоғары тазалық процестері: Арнайы газдар (GAS), химиялық жеткізу жүйелері (CDS) және жоғары таза су жүйелері үшін, таза ортаны сенімді ауыстыру және микро реттеу үшін қолайлы.

●Шағын өнеркәсіптік нысандар: сырғанауға орнатылған жабдықта, сынама алу жүйелерінде, аспаптық ауа өткізгіштерде және шағын масштабты химиялық зауыттарда кілтті басқару және өшіру клапаны ретінде.

●Гидравлика және пневматикалық қосалқы тізбектер: жүйе қысымын басқару, жетектер үшін пилоттық сигналдарды қамтамасыз ету немесе сору және дренаж сияқты жақсы операцияларды орындау үшін қолданылады.

LYV® саңылаулары азайтылған шарикті клапанның артықшылықтары

Дәл ағынды басқару

Тартылған дизайн ағынды реттеудің тамаша сипаттамаларын ұсынады, бұл төмен ағыннан өшіруге дейін жақсы басқаруға мүмкіндік береді.

Шағын құрылымды жобалау

Қысқартылған портты шарикті клапан ретінде оның құрылымы өте ықшам, бұл шектеулі кеңістіктегі жабдықтың орналасулары үшін тамаша шешімді қамтамасыз етеді.

Жоғары тығыздау дәрежесі

Қалқымалы шар немесе жетілдірілген клапан орындық дизайнымен ол тіпті өте кішкентай диаметрлерде де көпіршік деңгейінде тығыздауды қамтамасыз ете алады, бұл ортаның ішкі немесе сыртқы ағып кетуіне жол бермейді.

Материалдардың кең ауқымы қол жетімді

Клапанның корпусы, шар және тығыздағыш материалдары ортаның сипаттамаларына сәйкес таңдалуы мүмкін және коррозиялық, жоғары тазалықтағы немесе белсенді ортамен үйлесімді.

Әртүрлі қосылу әдістері

Біз әртүрлі құбыр жүйелеріне біріктіру үшін ыңғайлы фланец және дәнекерлеу сияқты әр түрлі соңғы қосылым түрлерін ұсынамыз.
