Өніммен таныстыру

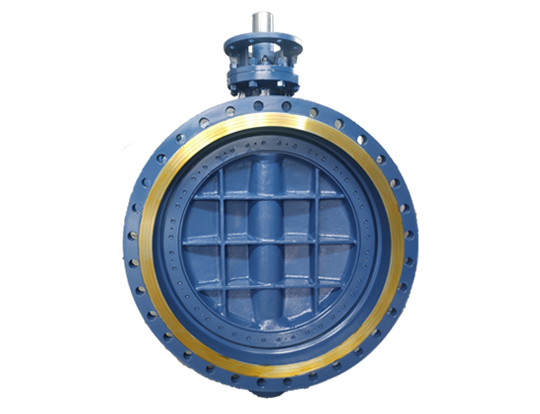

LYV®️ Үш еселі офсетті көбелек клапан жоғары стандартпен жасалған. Біз клапандарды саладағы ұқсас өнімдерден әлдеқайда жоғары ету үшін құйма сапасын бақылаймыз. LYV®️ Үш рет офсетті көбелек клапаны жоғары сапалы металл + графитті көп қабатты тығыздағыш сақинаны пайдаланады, бұл клапанды жоғары қысым мен жоғары температура жағдайында пайдалануға мүмкіндік береді. Біз сондай-ақ PTFE немесе металдан металға дейін әртүрлі жұмыс жағдайлары үшін әртүрлі тығыздау опцияларын ұсынамыз. LYV®️ Үш жақты офсетті көбелек клапанның бірегей дизайны (қосымша) бар, ол клапанның екі жақты және нөлдік ағып кетуден тұрақты қысымда болуына мүмкіндік береді, ол екі бағытты көбелек клапан ретінде белгілі. Қосымша ақпарат алу үшін біздің сатылымдармен байланысыңыз.

Техникалық сипаттамалар

Өлшем диапазоны:

NPS 2”-88”; DN50-DN2200

Номиналды қысым:

150LB-600LB; PN6-PN64

Температура диапазоны:

-69℃~825℃（дизайнға байланысты және материал）

Соңғы қосылымдар:

фланец; Түйінді дәнекерлеу; вафель; Лаг-вафель

Дене материалдары:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Диск материалдары:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Тығыздау материалы:

420/304/316+Графит; PTFE; 304+STL; 316+STL

Орындық материалдар:

Ажырамас; 304/316/STL қабаттасқан дәнекерлеу.

Бағаналы материалдар:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Дизайн және өндіріс Стандартты:

API 609

Бетпе-бет стандарты:

EN558-1

Соңғы қосылым стандарты:

ASME B16.4

Сынақ және тексеру Стандартты:

API 598

Ерекше өзгешеліктері

■ Нөлдік ағып кету

■ Көп қабатты тығыздау

■ Үштік эксцентриктік диск дизайны

■ Екі бағытты (міндетті емес)

■ Ашуға қарсы өзек дизайны

■ Металдан металға қол жетімді

■ Үлкен диаметр

Үштік офсеттік көбелек клапаны дегеніміз не:

Үш есе офсеттік көбелек клапан өз атауын тығыздағыш дизайндағы үш эксцентристіктен алады. Өшіру үшін қарапайым айналмалы дискі бар дәстүрлі көбелек клапандарынан айырмашылығы. Үш рет офсеттік көбелек клапан мықтап жабылғанға дейін клапанды сызықты жабу үшін үш эксцентриканы қамтиды. Орталық сызықты көбелек клапан мен үш есе офсетті көбелек клапанының арасындағы айырмашылық тығыздауға қол жеткізу әдісінде жатыр. Орталық сызықты көбелек клапан тығыздағыш беттерді қысу арқылы тығыздауға қол жеткізеді, ал үш есе офсетті көбелек клапан беттер арасындағы байланыс арқылы тығыздауға қол жеткізеді. Бұл сызықты тығыздау мен бетті тығыздау арасындағы айырмашылық деп атаймыз. Сондықтан үш есе офсеттік көбелек клапанының қызмет ету мерзімі дәстүрлі концентрлік көбелек клапанына қарағанда жақсырақ болады.

Үш есе офсеттік көбелек клапанының үш эксцентристік белгілері қандай:

Бірінші эксцентристік - клапан білігі клапан корпусының ортаңғы сызығынан ығысуда орналасқан. Екінші эксцентристік - клапан білігі клапан орнының жазықтығына перпендикуляр осьтен сәл ауытқиды. Үшінші эксцентристік - дискінің тығыздағыш беті. конустық пішінде жасалған, бұл дискіні клапанның отырғышынан ешқандай үйкеліссіз толық ажыратуға мүмкіндік береді.

Неліктен LYV®️ клапандарын таңдау керек:

Біз 30 жылдан астам үш есе офсеттік көбелек клапанын шығарамыз. Цех 13000 шаршы метрді қамтиды және 50-ден астам озық CNC машиналарына ие. Біздің инженерлер мен өндірістік команда сіздің тапсырысыңыз жоғары сапалы және жылдам уақытпен жеткізілетініне көз жеткізеді. Біз сондай-ақ клапанның жеткізіліміне мән береміз. Бояу зақымданбауы үшін клапандар көпіршікті дорбалармен немесе қағазбен оралады. Біз сондай-ақ клапанды қорапқа салғаннан кейін фанер таяқшасымен клапанды бекіттік. Тасымалдау кезінде клапанның зақымданбауын қамтамасыз ету үшін фанер корпусы қажетті белгілермен боялады.
