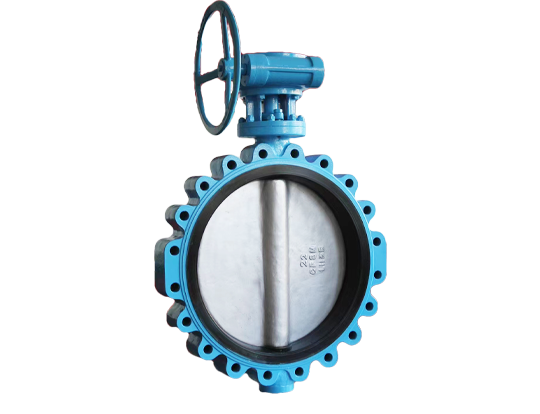

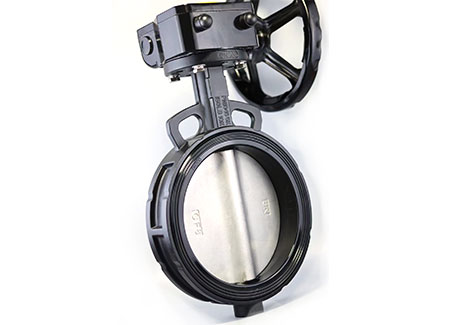

Концентрлі вафли типті көбелек клапан

LYV® - Қытайдағы сапалы концентрлі вафли типті көбелек клапан өндірушісі. Бұл халықаралық негізгі дизайн стандарттарына сәйкес келетін әмбебап концентрлі көбелек клапан. Өнеркәсіптік концентрлі вафли типті көбелек клапан сенімді екі жақты тығыздауға қол жеткізе отырып, жоғары өнімді резеңке клапан орындықтарымен біріктірілген классикалық клапан бағанасын және көбелек пластинасының коаксиалды құрылымын қабылдайды. Бұл фланецті концентрлі көбелек клапан өзінің ықшам құрылымымен, жылдам ашылуымен және жабылуымен, техникалық қызмет көрсетудің қарапайымдылығымен және жоғары үнемділігімен суды тазарту, HVAC және жалпы өнеркәсіптік құбыр жүйелерінде ағынды бақылау және өшіру үшін тамаша таңдау болды.

Сұрау жіберу

Өніммен таныстыру

LYV® концентрлі пластиналы типті көбелек клапанының дизайны құбырды басқару үшін сенімді және үнемді шешімді қамтамасыз етуге бағытталған. Оның негізі нарықта расталған дәлелденген және сенімді «концентрлік» құрылымда жатыр. Көбелек тақтайшасы мен жоғары тығыздаушы резеңке клапан орны арасындағы тығыз ынтымақтастықтың арқасында бұл жоғары өнімді концентрлі пластиналы типті көбелек клапан тиімді екі жақты кесуге қол жеткізеді. Сонымен қатар, клапан жылдам жұмыс істейді, оңай жұмыс істейді және пайдалануда қарапайым және сенімді.

Тиімді концентрлі вафли типті көбелек клапан ретінде көбелек пластинасының қалыңдығы оңтайлы жобаланған. Толық ашылған кезде ол жүйедегі қысымның жоғалуын тиімді төмендетіп, тасымалдау тиімділігін арттыра отырып, сұйықтыққа ең аз қарсылыққа ие болады. Оған қоса, біз материалдардан жасалған әртүрлі резеңке орындық концентрлі көбелек клапаны және EPDM және NBR сияқты резеңке клапан орындықтарын ұсынамыз, оларды әртүрлі орта сипаттамаларына сәйкес конфигурациялауға болады, осылайша жұмсақ коррозиялық орталар үшін қолайлы коррозияға төзімді фланецті концентрлік көбелек клапан жасайды, осылайша өнімнің қолдану аясын кеңейтеді.

Кеңінен таралған әмбебап концентрлі көбелек клапан ретінде ол өнімділікті, сондай-ақ жоғары бәсекеге қабілетті сатып алу және пайдалану шығындарын қамтамасыз етеді.

Техникалық сипаттамалар

Өлшем диапазоны:

NPS 2”-48”; DN50-DN1200

Номиналды қысым:

150LB-600LB; PN6-PN64

Температура диапазоны:

-69℃~825℃（дизайн мен материалға байланысты）

Соңғы қосылымдар:

фланец; Түйінді дәнекерлеу; вафель; Лаг-вафель

Дене материалдары:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Диск материалдары:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Тығыздау материалы:

VITON/NBR/EPDM

Орындық материалдар:

Интегралдық; 304/316/STL қабаттасуы.

Бағаналы материалдар:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Дизайн және өндіріс стандарты:

API 609

Бетпе-бет стандарты:

EN558-1

Соңғы қосылым стандарты:

ASME B16.4

Сынақ және тексеру стандарты:

API 598

Ерекше өзгешеліктері

■ Концентрлік фланец дизайны - классикалық құрылым, сенімді екі жақты тығыздау өнімділігі. Концентрлік вафли типті көбелек клапан корпусы тұрақты орнатуды қамтамасыз ететін және құбырды қосуды жеңілдететін фланецпен бірге келеді.

■ Клапанды 90° бұру арқылы толық ашуға немесе жабуға болады. Жұмыс моменті шағын және оны қолмен, пневматикалық немесе электрлік сияқты әртүрлі жүргізу әдістерімен жабдықтауға болады.

■ Клапан орны жоғары сапалы резеңкеден (мысалы, EPDM, NBR) жасалған, жақсы тығыздауды және тозғаннан кейін оңай ауыстыруды қамтамасыз етеді.

■ Толық ашылған кезде ағынның кедергісі төмен және қысымның жоғалуы төмен болады, бұл жүйе жұмысындағы энергияны тұтынуды үнемдеуге көмектеседі.

Концентрлік вафли типті көбелек клапанының типтік қолдану сценарийлері қандай?

Бұл концентрлі вафли типті көбелек клапан әмбебаптығы мен сенімділігіне байланысты келесі салаларда кеңінен қолданылады:

1. Коммуналдық және құрылыстық сумен жабдықтау және су бұру: су тазарту қондырғыларында, сорғы станцияларында, ғимараттарды сумен жабдықтау және өртке қарсы жүйелерде құбырлардың саңылауларын бақылау және ағынды реттеу үшін қолданылады.

2. HVAC: Ғимараттар ішіндегі салқындатылған су, ыстық су және салқындатқыш су айналымы жүйелері.

3. Жалпы өнеркәсіптік қызметтер: Салқындатқыш су, төмен қысымды ауа және энергетика, тамақ және жеңіл өнеркәсіп сияқты салалардағы қатты коррозияға ұшырамайтын технологиялық құбырлар.

4. Ағынды суларды тазарту: Орташа су мен канализацияға арналған құбырларды тасымалдауға жарамды және т.б.

Өндіріс стандарттары

Концентрлік вафли типті көбелек клапанының бүкіл дизайны мен өндірісі өнімнің өзара алмастырылуын, қауіпсіздігі мен сенімділігін қамтамасыз ететін халықаралық жалпы стандарттарды қатаң сақтайды. Ол сәйкес келетін негізгі стандарттарға мыналар жатады:

●Өнімді жобалау стандарттары: API 609 (көбелек клапандар үшін), ASME B16.34 (клапан корпустары үшін).

●Фланецті қосу стандарты: ASME B16.5, EN 1092 және т.б., отандық және шетелдік құбырлармен біркелкі қосылуды қамтамасыз етеді.

●Құрылымдық өлшем стандарты: ASME B16.10, орнату өлшемдерін стандарттауды қамтамасыз ету.

●Материалдық стандарттар: Негізгі құрамдастардың материалдары ASTM сияқты тиісті материал сипаттамаларына сәйкес келеді.

●Қысым сынағы: Зауыттан шықпас бұрын қабықтың беріктігін сынау және тығыздау өнімділігі сынағы тиісті стандарттарға сәйкес қатаң түрде жүргізіледі.
