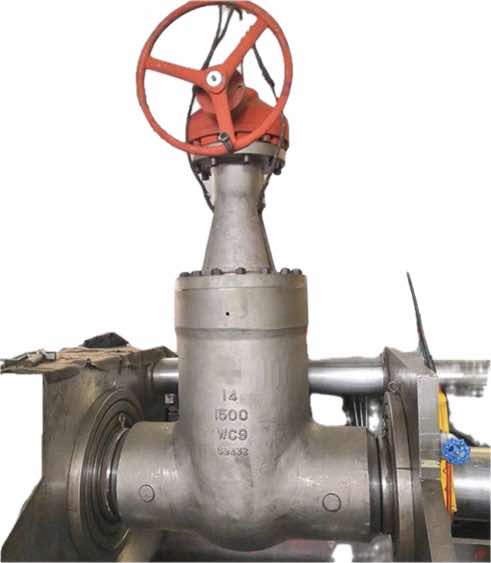

Жоғары қысымға төзімді қақпа клапаны

LYV® - Қытайдың жетекші сапасы жоғары қысымға төзімді қақпа клапаны жеткізушісі. Бұл ысырма клапаны төтенше қысымды жұмыс жағдайлары үшін арнайы әзірленген құбыр қауіпсіздігін қорғаушы болып табылады. Әдеттегі Өнеркәсіптік жоғары қысымды қақпа клапаны ретінде ол 900ЛБ-ден 2500ЛБ-қа дейінгі және одан да жоғары қысым деңгейлерінде мүлдем сенімді өшіруді қамтамасыз ету үшін күшейтілген клапан корпусының құрылымын және бірнеше тығыздау технологияларын қолданады. Бұл фланецті жоғары қысымды қақпақ клапаны немесе жоғары қысымға арналған тығыздалған дәнекерленген қақпа клапаны болсын, олардың дизайнының негізі энергетикалық, химиялық және басқа салалардағы негізгі құбырлардың іргетасы болып табылатын ағып кетпейтін және ұзақ мерзімді жоғары қысымды тығыздағыш шешімін қамтамасыз етуде жатыр.

Сұрау жіберу

Өніммен таныстыру

LYV® жоғары қысымға төзімді қақпа клапаны өнеркәсіптік қысымның қаталдығын еңсеру үшін арнайы жасалған. Біз екі негізгі қосылым пішінін ұсынамыз: әр түрлі орнату және тұрақты тығыздау талаптарын қанағаттандыру үшін фланецті жоғары қысымды қақпақ клапаны және жоғары қысымға арналған тығыздалған дәнекерленген қақпа клапаны. Оның клапан корпусы жоғары сапалы соғылған болаттан жасалған және үздіксіз жоғары қысым кезінде құрылымның тұтастығын қамтамасыз ету үшін дәл өңдеуден және термиялық өңдеуден өткен. Оның 900LB-2500LB Жоғары қысымды қақпа клапанының техникалық сипаттамалары орташа қысымнан ультра жоғары қысымға дейінгі әртүрлі күрделі жұмыс жағдайларын толығымен қамти алады. Қатты қақпа тақтасы және өздігінен қатайтылатын тығыздағыш дизайны арқылы жоғары өнімділік жоғары қысымды қақпа клапаны жоғары қысым алдында берік және сенімді кедергі жасайды.

Техникалық сипаттамалар

Өлшем диапазоны:

NPS 2”-24”; DN50-DN600

Номиналды қысым:

900LB-2500LB; PN150-PN420

Температура диапазоны:

-46℃～600℃（дизайн мен материалға байланысты）

Соңғы қосылымдар:

Фланец, дәнекерленген

Дене материалдары:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Қақпа дискі материалдары: ASTM A351 CF8/CF8M/CF3M/CF3; ASTM A105;

ASTM A182-F304/F316/F316L/F304L

Орын:

ASTM A105; ASTM A182-F304/F316/F316L/F304L

Дизайн және өндіріс стандарты:

API600/API 6D

Бетпе-бет стандарты:

ASME B16.10

Соңғы қосылым стандарты:

ASME B16.5/ ASME B16.25

Сынақ және тексеру стандарты:

API 598

Ерекше өзгешеліктері

■ Ультра жоғары қысымды мойынтірек клапанының корпусы.

■ Көпқабатты тығыздау.

■ Эрозияға және кавитацияға қарсы.

■ Шығаруға қарсы қатты клапанның өзегі.

■ Жылдам ашу және жабу.

Жоғары қысымға төзімді қақпа клапанын қолданудың типтік сценарийлері қандай?

●Мұнай және газ өнеркәсібі: мұнай және газ кәсіпшілігінің ұңғыма сағасының жабдықтары, жоғары қысымды жинау және тасымалдау құбырлары, жару жабдықтары және табиғи газды сығымдау станциялары және басқа да аса жоғары қысымды сценарийлер.

●Химиялық инженерия және көмір химиясы: жоғары қысымды синтез реакторларының (аммиак синтезі, метанол синтезі сияқты), жоғары қысымды материалдарды тасымалдайтын құбырлар мен несепнәр зауыттарының кірісі мен шығысы.

●Электр станциясының жүйесі: қазандықтың қоректену жүйесі, магистральдық бу құбыры, жоғары температура мен жоғары қысымды айналма және электр станциясының қосалқы жүйесі.

●Жоғары қысымды сынау және тәжірибелік жабдық: Төтенше қысымға төтеп беруді қажет ететін әртүрлі технологиялық сынақ тізбектері, сынақ стендтері және сұйықтықты басқару жүйелері.

Жоғары қысымды ортада жоғары қысымға төзімді қақпа клапанының жұмыс принципі қандай?

Жоғары қысым жағдайында жоғары қысымға төзімді қақпа клапанының қақпасы екі клапан орынының арасына тігінен кіргізілетін клапан бағанымен қозғалатын берік сына сияқты әрекет етеді, механикалық қатты өшіруге қол жеткізеді. Жүйе қысымы жоғарылағанда, орташа қысым қақпа тақтасының артқы жағындағы клапан орындығына әсер етеді. Бұл күш қосымша қысқыш күшке айналады, ол клапанның орнын қақпа тақтайшасының тығыздағыш бетіне қарай итеріп, «қысым көмегімен тығыздау» әсерін қалыптастырады. Дәнекерленген қосылыстары бар жоғары қысымды тығыздалған дәнекерленген ысырма клапандары үшін олар құбырмен біріктірілген, фланецті қосылымдағы ықтимал ағып кету нүктелерін толығымен жояды, қысымды шектейтін шекараны азайтады және негізінен тығыздағыш тұтастығының ең жоғары деңгейіне қол жеткізеді. Олар ультра жоғары қысымды және жоғары қауіпті орта құбырлар үшін түпкілікті шешім болып табылады.
