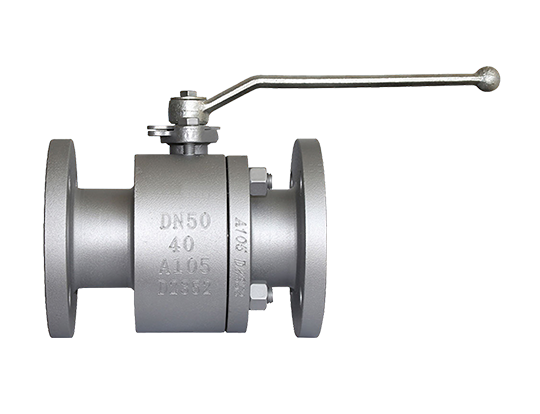

Өніммен таныстыру
LYV® қалқымалы шар клапандары жоғары сапа мен өнімділікті қамтамасыз ету үшін мұқият жасалған. Біздің қатаң өндірістік процестер мен сапаны бақылау шаралары саладағы ұқсас ұсыныстардан асып түсетін өнімдерге әкеледі. Бұл қалқымалы шарикті клапандар API-6A, API-6D, ASME-B16.34 және ISO-17292 сияқты көптеген халықаралық стандарттарға сәйкес келеді. Сонымен қатар, олар API-6FA өртке қарсы сертификатын алды, бұл оларды өрт қауіпсіздігін талап ететін қолданбаларға жарамды етеді. LYV® қалқымалы шар клапандары жоғары қысымды және жоғары температуралы ортада сенімді жұмыс істеуге мүмкіндік беретін жоғары сапалы тығыздағыш шешімдермен жабдықталған. Біз әртүрлі операциялық талаптарды қанағаттандыру үшін тығыздау опцияларының ауқымын ұсынамыз. Арнайы қажеттіліктеріңізді талқылау үшін біздің арнайы сату тобына хабарласыңыз, біз сіздің бірегей талаптарыңызға жауап беретін қалқымалы шарикті клапан шешімін дайындаймыз.
Техникалық сипаттамалар
Өлшем диапазоны:
NPS 1/2”-10”; DN15-DN250
|
Номиналды қысым:
150LB-1500LB; PN20-PN260
|
Температура диапазоны:
-46℃~121℃(дизайнға байланысты және
материал)
|
Соңғы қосылымдар:
Фланец;.
|
Дене материалдары:
ASTM A216 WCB/WCC; ASTM A352
LCB/LCC;
ASTM A351 CF8M ASTM A105; ASTM A182 F316
|
Орындық материалдар:
PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL
|
Шар материалдары:
ASTM A182 F304/F316
|
Бағаналы материалдар:
ASTM A182 F304/F316
|
Дизайн және өндіріс
Стандартты:
API 6D
|
Бетпе-бет стандарты:
ASME B16.10/ EN558-1
|
Соңғы қосылым стандарты:
ASME B16.5/ ASME B16.25
|
Сынақ және тексеру
Стандартты:
API 598
|
Ерекше өзгешеліктері
■ Жұмсақ немесе металл орындық бар
■ Клапанның кездейсоқ жұмысын болдырмау үшін құлыптау құрылғысымен жабдықталған.
■ RF, RTJ, Қосылым беті
■ Қарапайым құрылым, ықшам өлшем және жеңіл дизайн.
■ Апатқа жол бермей, ішкі қысымның қалыптан тыс көтерілуіне байланысты өзекшенің ұшып кетуіне жол бермеу үшін үрлеуге қарсы өзек дизайны.
■ Өртке қарсы және антистатикалық дизайн.
■ Толық саңылау клапанының конструкциясы құбырларды оңай бұрғылауға мүмкіндік береді және ағынның төмен қарсылығы мен жоғары ағын сыйымдылығына ие.
■ Төмен жұмыс моменті дизайны
Қалқымалы клапан дегеніміз не:
Қалқымалы шарикті клапан - бұл допты трюкпен ұстамайтын клапан. Қалыпты жұмыс кезінде бұл шардың төмен қарай аздап қалқып кетуіне әкеледі. Бұл отыру механизмінің доптың астына қысылуына әкеледі. Сонымен қатар, кейбір түрлерде, орындық механизмнің таралуын тудыратын қандай да бір күш болған жағдайда (мысалы, клапанның сыртындағы өрттің қатты қызуы) доп шарға қарсы тығыздауға арналған металл корпусқа дейін қалқып шығады. біршама қатесіз дизайн.
Бұл қалай жұмыс істейді (нығыздау):
Қалқымалы шарикті клапан шар клапанының кең таралған түрі болып табылады. Оның жұмыс принципі - доптың өзі клапанның корпусымен тікелей байланыспайды, бірақ клапан орындықтарына тығыздалады. Клапан ашық болған кезде шар медиа ағынының әсерінен еркін жүзіп, шар мен клапан орындықтары арасындағы үйкелісті азайтады. Шар еркін жүзе алатындықтан, клапан орындықтарында белгілі бір саңылау болуы керек және бұл құрылымдық дизайн қалқымалы шарикті клапанға тамаша тығыздау өнімділігін береді.
Неліктен LYV®️ клапандарын таңдау керек:
Біз 30 жылдан астам шарикті клапан шығарамыз. Цех 13000 шаршы метрді қамтиды және 50-ден астам озық CNC машиналарына ие. Біздің инженерлер мен өндірістік команда сіздің тапсырысыңыз жоғары сапалы және жылдам уақытпен жеткізілетініне көз жеткізеді. Біз сондай-ақ клапанның жеткізіліміне мән береміз. Бояу зақымданбауы үшін клапандар көпіршікті дорбалармен немесе қағазбен оралады. Біз сондай-ақ клапанды қорапқа салғаннан кейін фанер таяқшасымен клапанды бекіттік. Тасымалдау кезінде клапанның зақымданбауын қамтамасыз ету үшін фанер корпусы қажетті белгілермен боялады.
Негізгі сыртқы және байланыстырушы өлшемдер
Күн
|
Қайта қарау
|
Толтырған
|
Тексерген
|
Жариялау
|
2024-03 сәуір |
Бірінші шығарылым |
Франк |
Ли |
Франк |
NPS
|
Д.Н
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Fd
|
H
|
W
|
Салмағы (кг)
|
PN16 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
78
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
84
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
95
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
150
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
170
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
20
|
4-F18 |
195
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
20
|
8-F18 |
215
|
240
|
13.4
|
-
|
100
|
190
|
220
|
180
|
158
|
-
|
20
|
8-F18 |
250
|
280
|
15.7
|
-
|
125
|
325
|
250
|
210
|
188
|
-
|
22
|
8-F18 |
265
|
300
|
32.5
|
-
|
150
|
350
|
285
|
240
|
212
|
-
|
24
|
8-F22 |
270
|
300
|
42.5
|
-
|
200
|
400
|
340
|
295
|
268
|
-
|
26
|
12-F22 |
330
|
350
|
70
|
-
|
250
|
450
|
405
|
355
|
320
|
-
|
30
|
12-F26 |
450
|
400
|
157
|
PN25 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
2.2
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
2.8
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
3.7
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
4.4
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
5.5
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
7.3
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
11.7
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
13.4
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
15.7
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
32.5
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
42.5
|
-
|
200
|
400
|
360
|
310
|
278
|
-
|
30
|
12-F26 |
340
|
350
|
70
|
-
|
250
|
450
|
425
|
370
|
335
|
-
|
32
|
12-F30 |
470
|
400
|
157
|
PN40 |
-
|
15
|
115
|
95
|
65
|
45
|
-
|
16
|
4-F14 |
103
|
130
|
-
|
-
|
20
|
120
|
105
|
75
|
58
|
-
|
18
|
4-F14 |
112
|
130
|
-
|
-
|
25
|
125
|
115
|
85
|
68
|
-
|
18
|
4-F14 |
123
|
160
|
-
|
-
|
32
|
130
|
140
|
100
|
78
|
-
|
18
|
4-F18 |
150
|
160
|
-
|
-
|
40
|
140
|
150
|
110
|
88
|
-
|
18
|
4-F18 |
156
|
180
|
-
|
-
|
50
|
150
|
165
|
125
|
102
|
-
|
20
|
4-F18 |
172
|
200
|
-
|
-
|
65
|
170
|
185
|
145
|
122
|
-
|
22
|
8-F18 |
197
|
240
|
-
|
-
|
80
|
180
|
200
|
160
|
138
|
-
|
22
|
8-F18 |
222
|
240
|
-
|
-
|
100
|
190
|
235
|
190
|
162
|
-
|
24
|
8-F22 |
253
|
280
|
-
|
-
|
125
|
325
|
270
|
220
|
188
|
-
|
26
|
8-F26 |
275
|
300
|
-
|
-
|
150
|
350
|
300
|
250
|
218
|
-
|
28
|
8-F26 |
286
|
300
|
-
|
-
|
200
|
400
|
375
|
320
|
285
|
-
|
34
|
12-F30 |
340
|
350
|
-
|
-
|
250
|
450
|
450
|
385
|
345
|
-
|
38
|
12-F33 |
470
|
400
|
-
|
150ЛБ |
1/2 |
15
|
108
|
90
|
60.3
|
34.9
|
2
|
8
|
4-F16 |
188
|
120
|
2
|
3/4 |
20
|
117
|
100
|
69.9
|
42.9
|
2
|
8.9
|
4-F16 |
202
|
120
|
3
|
1
|
25
|
127
|
110
|
79.4
|
50.8
|
2
|
9.6
|
4-F16 |
225
|
140
|
3.5
|
1-1/4 |
32
|
140
|
115
|
88.9
|
63.5
|
2
|
11.2
|
4-F16 |
252
|
160
|
5
|
1-1/2 |
40
|
165
|
125
|
98.4
|
73
|
2
|
12.7
|
4-F16 |
277
|
180
|
7
|
2
|
50
|
178
|
150
|
120.7
|
92.1
|
2
|
14.3
|
4-F19 |
323
|
200
|
9.5
|
2-1/2 |
65
|
190
|
180
|
139.7
|
104.8
|
2
|
15.9
|
4-F19 |
347
|
240
|
16
|
3
|
80
|
203
|
190
|
152.4
|
127
|
2
|
17.5
|
4-F19 |
383
|
240
|
20
|
4
|
100
|
229
|
230
|
190.5
|
157.2
|
2
|
22.3
|
4-F19 |
457
|
280
|
31
|
6
|
150
|
394
|
280
|
241.3
|
215.9
|
2
|
23.9
|
8-F22.5 |
635
|
300
|
78
|
8
|
200
|
457
|
345
|
298.5
|
269.9
|
2
|
27
|
8-F22.5 |
762
|
350
|
155
|
300ЛБ |
1/2 |
15
|
140
|
95
|
66.7
|
35
|
2
|
12.7
|
4-F16 |
155
|
140
|
2.5
|
3/4 |
20
|
152
|
115
|
82.6
|
43
|
2
|
14.3
|
4-F19 |
160
|
140
|
4
|
1
|
25
|
165
|
125
|
88.9
|
50.8
|
2
|
15.9
|
4-F19 |
189
|
160
|
5
|
1-1/4 |
32
|
178
|
135
|
98.4
|
63.5
|
2
|
17.5
|
4-F19 |
216
|
180
|
8
|
1-1/2 |
40
|
190
|
155
|
114.3
|
73
|
2
|
19.1
|
4-F22.5 |
250
|
200
|
10
|
2
|
50
|
216
|
165
|
127
|
92
|
2
|
20.7
|
8-F19 |
330
|
220
|
13
|
2-1/2 |
65
|
241
|
190
|
149.2
|
104.8
|
2
|
23.9
|
8-F22.5 |
368
|
250
|
20
|
3
|
80
|
282
|
210
|
168.3
|
127
|
2
|
27
|
8-F22.5 |
400
|
300
|
26
|
4
|
100
|
305
|
255
|
200
|
157.2
|
2
|
30.2
|
8-F22.5 |
473
|
300
|
43
|
6
|
150
|
403
|
320
|
269.9
|
215.9
|
2
|
350
|
12-F22.5 |
711
|
400
|
98
|
600ЛБ |
1/2 |
15
|
165
|
95
|
66.7
|
34.9
|
7
|
14.3
|
4-F16 |
155
|
160
|
4
|
3/4 |
20
|
190
|
115
|
82.6
|
42.9
|
7
|
15.9
|
4-F19 |
160
|
190
|
5.5
|
1
|
25
|
216
|
125
|
88.9
|
50.8
|
7
|
17.5
|
4-F19 |
186
|
200
|
7
|
1-1/4 |
32
|
229
|
135
|
98.4
|
63.5
|
7
|
20.7
|
4-F19 |
216
|
220
|
10
|
1-1/2 |
40
|
241
|
155
|
114.3
|
73
|
7
|
22.3
|
4-F22.5 |
250
|
240
|
14
|
2
|
50
|
292
|
165
|
127
|
92.1
|
7
|
25.4
|
8-F19 |
375
|
280
|
20
|
2-1/2 |
65
|
330
|
190
|
149.2
|
104.8
|
7
|
28.6
|
8-F22.5 |
425
|
320
|
33
|
3
|
80
|
356
|
210
|
168.3
|
127
|
7
|
31.8
|
8-F22.5 |
475
|
350
|
45
|
4
|
100
|
432
|
275
|
215.9
|
157.2
|
7
|
38.1
|
8-F22.5 |
568
|
400
|
75
|
Тіпті деректер кестесін біздің инженерлер тобы тексерді. Дегенмен, қолмен енгізу кезінде күтпеген қателер жоққа шығарылмайды. Бұл парақты орындалатын құжат ретінде пайдалану мүмкін емес. Техникалық қолдау алу үшін бізге техникалық сипаттамаларыңызды электрондық пошта арқылы жіберіңіз. Біздің инженерлер сіздің спецификацияларыңызға сәйкес сызбаларды салады
