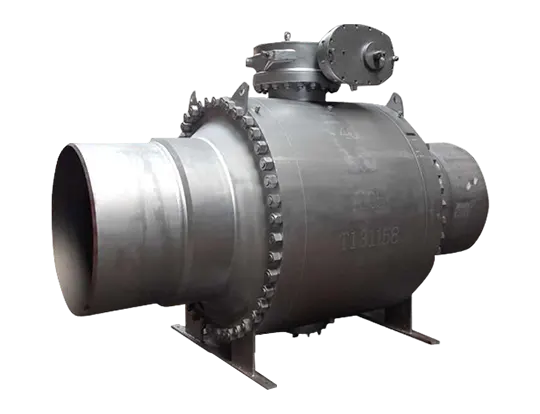

BW Соңында труннионға орнатылған шарикті клапан

Өніммен таныстыру

LYV® BW ұшына орнатылған шарикті клапан екі негізгі конструкция арқылы жоғары қысымды құбырлардың тығыздағыш және құрылымдық мәселелерін жүйелі түрде шешеді. Жоғары өнімділікпен дәнекерленген трунионға орнатылған шарикті клапан түйіспелі дәнекерлеу арқылы қосылады және тұрақты нөлдік ағып кетпейтін тығыздағышқа қол жеткізу үшін құбырмен біріктіріледі.  Оның соңғы тірек нүктесінің бірегей құрылымы жылу кеңеюі мен жиырылуынан, құбырдың өзіндік салмағы мен дірілінен туындаған үлкен кернеуді сыртқы іргетас жақтауына бағыттай алады, осылайша клапанның корпусы мен ішкі тығыздағыштарын деформациядан немесе зақымданудан тиімді қорғайды. Бұл дизайн клапанның электр станциялары, қалааралық мұнай-химия құбырлары және теңіз платформалары сияқты қиын және қатал орталарда ұзақ мерзімді тұрақты жұмысын қамтамасыз етеді, бүкіл құбыр жүйесінің қауіпсіздігі мен қызмет ету мерзімін айтарлықтай арттырады.

LYV®️ Түйінді дәнекерлеуге арналған таяқшаға орнатылған шарикті клапан API-6A, API-6D, ASME-B16.34, ISO-17292 және т.б. сияқты халықаралық стандарттарға сәйкес келетін өнімділігі жоғары өнім ретінде.  LYV®️ Труннионға орнатылған шарикті клапан API-6FA өртке қарсы сертификатын алды, бұл өнімнің өртке қарсы сұралған әртүрлі қолданбалар үшін пайдалану мүмкіндігін дәлелдейді.  LYV®️ трюкпен бекітілген шарикті клапан өндіруші ретінде NPS 2-ден NPS 48-ге дейінгі трюкпен бекітілген шар клапанын шығара алады, максималды қысым көрсеткіші 2500ЛБ дейін жетуі мүмкін.  Сонымен қатар, LYV®️ төмен температуралы трюкпен бекітілген шарикті клапан өндіруге жағдайлар мен тәжірибеге ие.  Бізбен хабарласыңы қосымша ақпарат алу үшін.

Техникалық сипаттамалар

Ерекше өзгешеліктері

■  Жұмсақ немесе металл орындық бар

■  Қатты шар

■  RF, RTJ, BW Қосылым беті

■  Екі немесе үш бөліктен тұратын корпус

■  Екі бағытты тығыз өшіру

■  Нөлдік ағып кету

■  Қос блоктау және қан кету (DBB) / Қосарлы оқшаулау және қан кету (DIB)

■  Өртке қарсы қорғаныс.

■  Төмен жұмыс моменті дизайны

■  Ашуға қарсы өзек дизайны

LYV® BW BW ұшымен бекітілген шарикті клапан бұл ауыр жұмыс жағдайларын өңдеу үшін арнайы жасалған өнеркәсіптік клапан. «BW» оның екі ұшы түйіспелі дәнекерлеу арқылы қосылғанын және тұрақты тұтастықты қалыптастыру үшін құбырға дәнекерлеуге болатынын көрсетеді. «Соңғы тірек қондырғысы» клапанның қозғаушы ұшында тәуелсіз қатты тірек құрылымының ұзартылуын білдіреді. Бұл біріктірілген дизайн құбырды қосудың абсолютті тығыздалуына және клапан корпусының кернеуді оқшаулануына бір уақытта қол жеткізуге бағытталған.

Оның жұмыс принципі екі кезеңге бөлінеді: Біріншіден, клапанның түйістіретін дәнекерлеу порты ағып кетпестен тұрақты байланыс құру үшін құбырға дәнекерленген. Екіншіден, негізгі «соңғы тірек» құрылымы сыртқы іргетасқа тәуелсіз бекітіледі. Құбыр құбыры жылу кернеуіне, өзіндік салмаққа немесе дірілге байланысты үлкен күш тудырған кезде, бұл тірек нүктесі осы сыртқы күштерді белсенді түрде көтереді және бағыттайды, бұл оларға клапанның ішіндегі дәл клапан бағанасы мен тығыздау жүйесін айналып өтуге және сыртқы құрылымға тікелей берілуіне мүмкіндік береді. Осылайша, ол құбырдың деформациясына ұшыраған кезде клапанның әлі де тұрақты және икемді түрде ашылуына және жабылуына және ұзақ мерзімді тығыздағыштың сақталуына кепілдік береді.
